木造建築や複合構造物において、強度と耐久性を両立する接合技術が求められています。その中で注目されているのが、木構造システムが特許を取得した「拡張樹脂アンカー工法」です。ここでは、拡張樹脂アンカー工法の概要やメリット・デメリット、事例などを紹介します。
樹脂アンカーとは、構造物の基礎や接合部に金属アンカーを固定する際、樹脂系接着剤を用いて高い接着力と耐久性を確保する工法です。特に木造建築では、木材とコンクリートや鉄骨の接合に用いられます。
中でも「拡張樹脂アンカー工法」は、木構造システムが特許を取得した独自技術です。樹脂と拡張機構を組み合わせることで高い引抜耐力と安定した固定性能を実現。耐震性や施工性にも優れた次世代アンカー工法です。
大規模木造建築の構造設計に
対応している
木構造システムについて
詳しく見る
従来のアンカー工法では、主に金属アンカーやボルトで固定を行い、機械的な締め付け力によって強度を確保していました。しかし、経年による緩みや錆の発生が課題でした。
これに対し、拡張樹脂アンカー工法は樹脂の高い接着力と拡張構造によって、基材内部で強固に一体化します。金属疲労や腐食の影響を受けにくく、長期的な耐久性と安定した固定性能を維持。従来工法に比べ、木材・コンクリート双方への適応性と耐震性能が大きく向上しています。
拡張樹脂アンカー工法は、樹脂の高い接着力と拡張機構による強固な固定構造により、非常に高い引抜き強度を発揮します。従来のボルト固定に比べ、荷重分散性が高く、長期的にも緩みにくいのが特長です。
また、専用の施工手順により作業が簡便で、短時間で高精度な施工が可能なため、現場の作業効率が大幅に向上します。木材・コンクリート・鉄骨など多様な材質に対応できるため、幅広い建築用途で安定した性能を発揮します。
拡張樹脂アンカー工法には多くの利点がありますが、いくつかの注意点もあります。まず、樹脂を使用するため、温度や湿度など施工環境の影響を受けやすく、極端な低温や高湿度下では性能が低下する場合があります。
また、樹脂の硬化には一定の時間が必要で、硬化前に荷重をかけると十分な強度が得られません。さらに、樹脂の混合比や注入量、硬化時間の管理など、適切な施工管理が求められます。これらを徹底することで、安定した品質と性能を確保できます。
拡張樹脂アンカー工法を行う前には、下地の材質や強度、厚みなどを確認し、アンカーが十分な保持力を発揮できるかを検証しましょう。下地の状態により、樹脂の浸透性や固定力が大きく変わります。また、穴あけ位置は構造設計に基づき、荷重の分散や干渉を考慮して正確に設定する必要があります。適切な位置設計と下地確認が、施工後の安全性と耐久性を左右します。
まず設計に基づいて下地に正確な位置で穴あけを行います。次に、粉塵や異物を除去してから専用の樹脂を穴内に注入します。その後、アンカーを回転させながら挿入し、樹脂が隙間に均一に充填されるよう固定します。樹脂が硬化すると、アンカーと下地が一体化して高い引抜き強度を発揮します。
施工時には、樹脂の充填量を適切に管理することが重要です。過不足があると強度低下や樹脂漏れの原因になります。また、穴内部のホコリや水分は接着不良を招くため、事前に清掃・乾燥を徹底する必要があります。
樹脂の硬化時間は気温や湿度により変動するため、メーカー指定の時間を守り、十分に硬化してから荷重をかけることで、安全で確実な固定が可能となります。

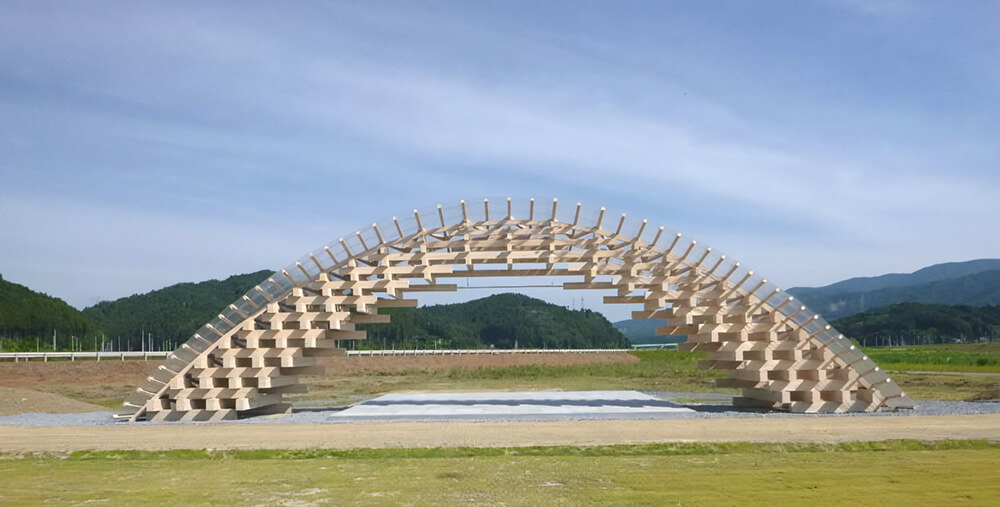

陸前高田ワタミオーガニックランド 野外音楽堂「D Stage」（岩手県陸前高田市）では、野外音楽施設の木造トラス構造の接合部に拡張樹脂アンカー工法が採用されました。木とコンクリートの固定に高い信頼性を持たせています。

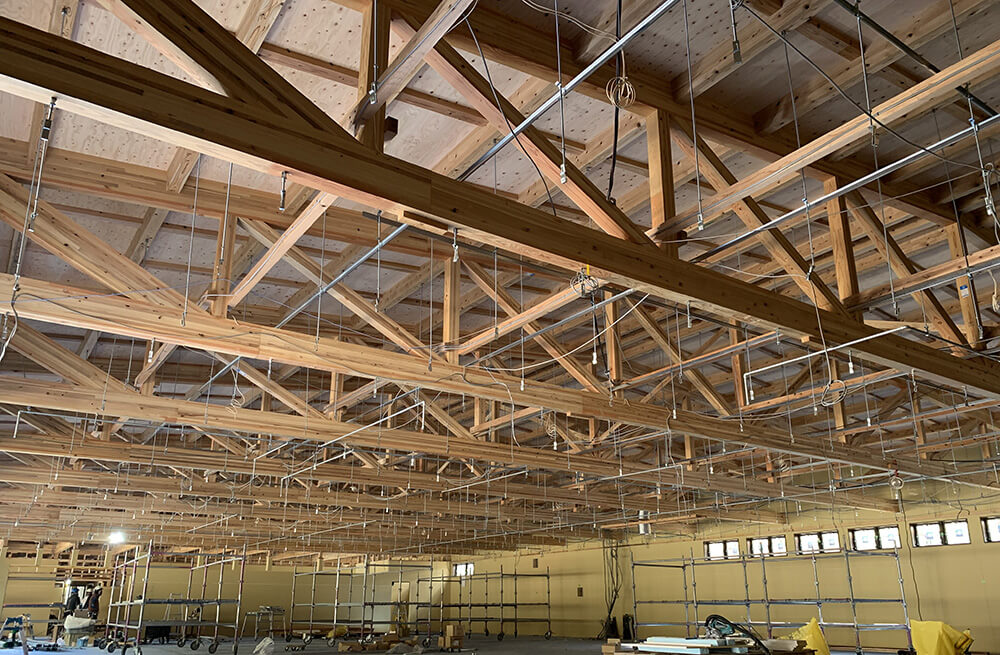

光製作所工場（熊本県天草市）では、木造平屋・平行弦トラス構造において、杉・桧無垢材・集成材と共に拡張樹脂アンカー工法を用い、構造の固定力と施工性を確保しています。
拡張樹脂アンカー工法は、樹脂による高い接着力と独自の接合技術を活かし、大スパンや意匠性の高い木造建築にも対応しやすい工法です。野外音楽堂や工場などの建築にも活用されており、木造建築の構造計画における選択肢のひとつとなります。
ただし、実際に工法を採用する際は、建物の規模や用途、求める空間・デザイン、構造条件などを踏まえた設計が必要です。同じ木造建築でも案件ごとに適した構造計画は異なるため、単に「拡張樹脂アンカー工法に対応できる」という点だけで構造設計事務所を選ぶのでは十分とはいえません。
構造設計事務所を比較する際は、大規模木造建築の実績や対応している建物用途、拡張樹脂アンカー工法以外に対応できる工法の種類なども確認することが重要です。複数の工法や構造計画に対応できる事務所であれば、意匠設計の意図や建物条件を踏まえ、より適した方法を検討しやすくなります。
本サイトでは、木造建築の構造計算・構造設計に対応している事務所を一覧で紹介しています。各社の特徴や実績、対応用途・工法を比較しながら、計画している建物に合った構造設計事務所を探してみてください。
